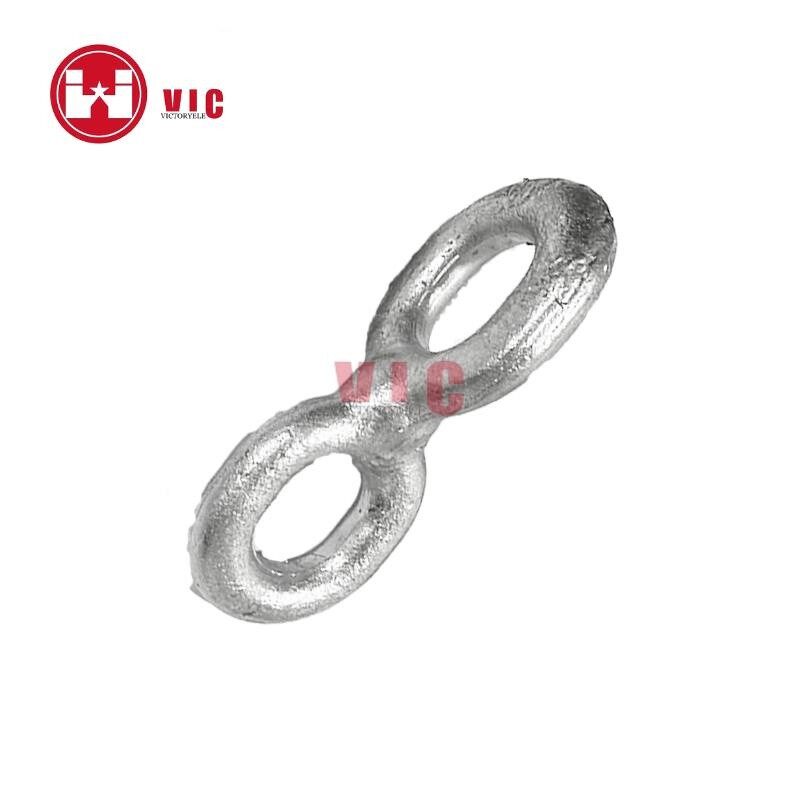

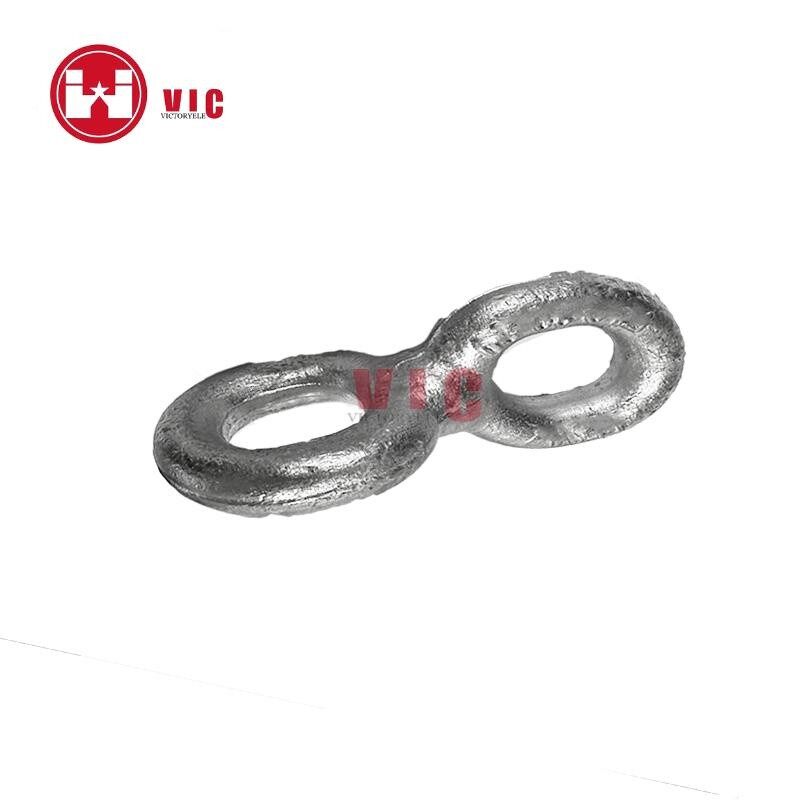

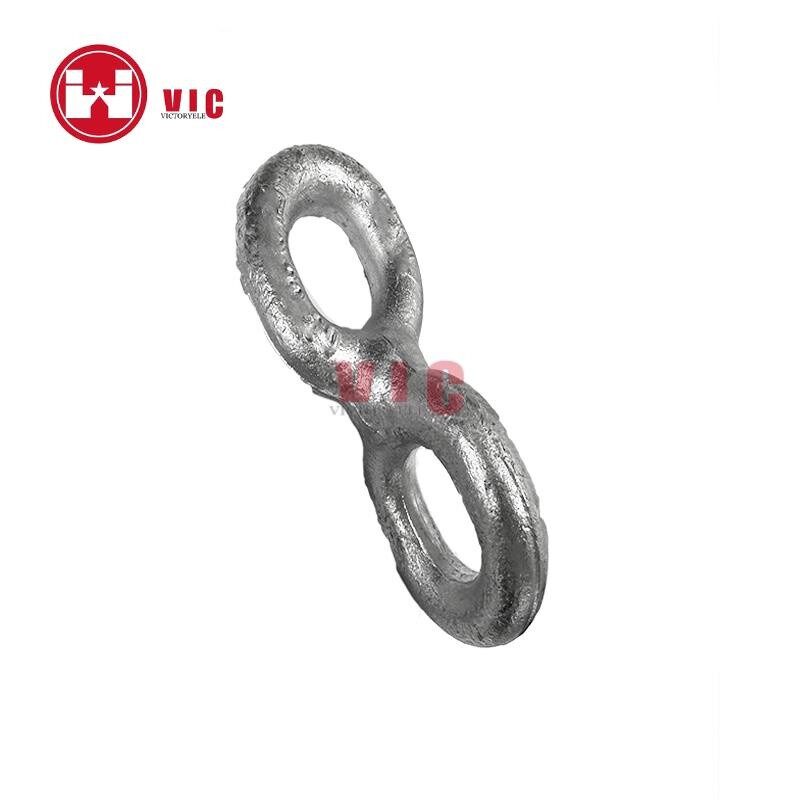

Figi 8 Link
Entwodiksyon
Lyen Figi 8 la, ke yo rele tou yon U-bag oswa "8 ki gen fòm" lyen wotasyon, se yon eleman esansyèl nan pyès ki nan konpitè liy elektrik. Fonksyon prensipal li se konekte kondiktè prensipal la ak liy branch lan, oswa rantre nan plizyè eleman pyès ki nan konpitè tankou:
Kondiktè
Fisèl izolan
Sispansyon kranpon
Tansyon kranpon
Ekipman pwoteksyon
Mèsi a konsepsyon estriktirèl solid li yo, lyen Figi 8 la ede fòme yon sistèm mekanik ki estab ak serye nan rezo transmisyon ak distribisyon anlè yo.
Nimewo modèl la anjeneral reflete gwosè li-pi piti nimewo a, se pi gwo dimansyon fizik yo. Pou egzanp, a3# Figi 8 Linkse pi gwo epi li sipòte yon chaj tansyon ki pi wo pase yon8 # modèl.
Faktori ak aplikasyon respekteGB/T 2314-2008 - Kondisyon teknik jeneral pou ekipman pouvwa, asire bon jan kalite-pèfòmans ak sekirite operasyonèl.
Espesifikasyon
|
Stock No. |
Dimansyon (pous) |
Mwayèn nan kouch zenk (μm) |
Espesifye chaj echèk (KN) |
||||
|
A |
B |
C |
D |
Φ1 |
|||
|
FL8-30-90 |
3.38 |
1.13 |
0.88 |
0.88 |
0.56 |
＞85μm |
30000 LBS |
Pwodwi detay
- Materyèl: 45# High -Fòs Kabòn Steel
- Zenk kouch epesè: > 85 μm
- Chaj echèk: 30,000 LBS (133.45 kN)
- Fonksyon: Fitting koneksyon pou divès kalite pyès ki nan konpitè pouvwa
- Tretman andigman: galvanize cho -(konfòme ASTM A153)
- Koulè: Silver
- Regleman Peman: T/T, L/C
- Orijin: Zhejiang, Lachin
Karakteristik nan lyen Figi 8 la
Koneksyon mekanik solid ak serye
Ki fèt pou konekte izolan, kranpon sispansyon, kranpon tansyon, ak ekipman pwoteksyon, lyen Figi 8 la pèmèt asanble sispansyon ak seri kòd tansyon, asire operasyon an sekirite nan liy transmisyon anlè yo.
Pwopriyete mekanik amelyore
Tès yo montre ke Figi 8 Lyen siyifikativman amelyore fòs rupture jeneral la ak pèfòmans mekanik nan pyès ki nan konpitè liy reyini, ede sistèm nan kenbe tèt ak gwo chaj ak kondisyon ekstrèm nan anviwònman an.
Ekselan rezistans korozyon
Chak lyen sibi galvanizasyon cho -, sa ki lakòz:
- Segondè rezistans korozyon
- Long lavi pèfòmans
- Inifòm, dirab zenk kouch
Sa fè ekipman an ideyal pou anviwònman deyò, bò lanmè, ak gwo -imidite.
Inik "Figi 8" konsepsyon estriktirèl
Lyen Figi 8 la, ki gen non fòm li a, konpoze de de bouk ki konekte:
- Yon bouk konekte ak kondiktè prensipal la
- Lòt la konekte ak zen an oswa Fitting adjasan
Konfigirasyon sa a asiresegondè estabilite, enstalasyon fasil, ak fixation an sekirite atravè plizyè aplikasyon liy.
Poukisa lyen figi 8 yo kritik nan sistèm liy ayeryen yo?
Figi 8 Lyen sèvi kòm konektè entèmedyè esansyèl ki asire:
01
Bon distribisyon chaj
02
Entegrite mekanik serye
03
Izolasyon elektrik san danje lè yo itilize ansanm ak izolan
04
Senplifye asanble ak antretyen nan pyès ki nan konpitè pouvwa
Kapasite yo pou kenbe tèt ak gwo rupture chay fè yo endispansab nanliy transmisyon, rezo distribisyon, ak sistèm pyès ki nan konpitè poste.
Konfòmite estanda endistri yo
Victory Electric Power Equipment asire tout Lyen Figi 8 satisfè:
- GB/T 2314-2008
- ASTM A153
- ISO9001 / ISO45001 / ISO14001 bon jan kalite ak sekirite sètifikasyon
Sa a garanti fòs mekanik konsistan, rezistans kouch, ak pèfòmans sekirite.
